Tugas Pendahuluan 1
Percobaan 2 Kondisi 1
Buatlah gambar seperti percobaan 2, ganti probe dengan LED biasa dan ubah besar sumber menjadi 3.3V

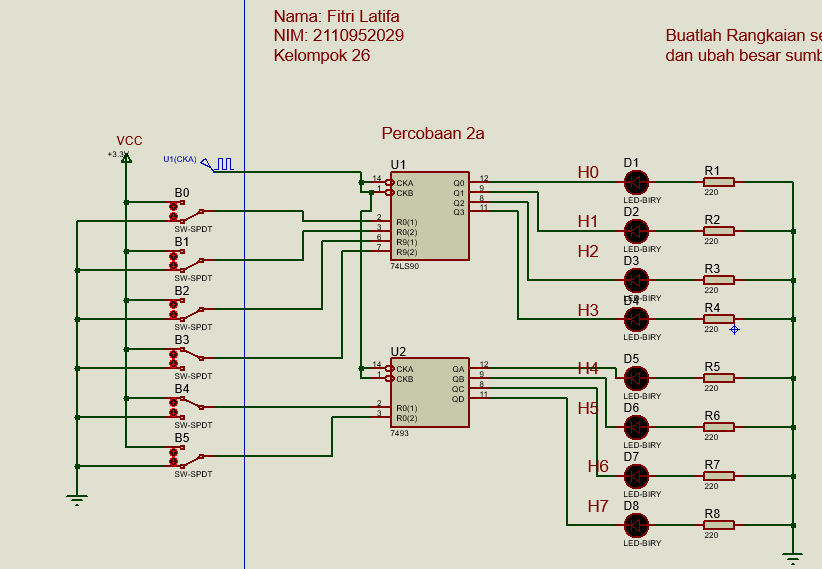

2. Gambar Rangkaian Simulasi
[Kembali]
.png)
.png)
4. Prinsip Kerja [Kembali]
Pada Percobaan 2 Kondisi 1 ini, kita dminta membuat rangkaian percobaan 2 dan mengganti indikator output dengan LED, serta sumber tegangan menjadi 3.3 V
Pada rangkaian ini terdapat 2 buah IC yaitu 74LS90 dan 7493, dan terdapat 6 buah swtich, 1 buah input clock yang terhubung secara paralel untuk masing masing IC pada inputan CKA dan CKB, dan sumber tegangannya diubah menjadi 3.3 V.
Ketika rangkaian ini di running, dapat dilihat perubahan output dari LED yang aktif, perubahan ini dipengaruhi nilai input clock pada CKA dan CKB pada masin masing IC. Untuk input CKA hanya mempengaruhi output Q0 sedangkan CKB mempengaruhi output Q1, Q2 dan Q3. Disini juga terdapat 4 buah tombol reset, untuk R0(1) dan R0(2) merupakan gerbang gate, pabila keduanya aktif low, maka keduanya tidak berfungsi, jika keduanya aktif mreka dapat menjalankan fungsi setnya. Begitu juga dengan R9 saat R9(1) dan R9(2) diaktifkan, akan menjalankan fungsi resetnya.
Jika R0 aktif, rest menjadi 0000 atau desimalnya 0
jika R9 aktif reset menjdi 1001 desimalnya 9
untuk rangkaian 2a dan 2b itu prinsipnya masih sama namun yang membedakan adalah pada rangkaian 2b input CKB itu berasal dari output Q0
Download file rangkaian Klik Disini
Download video percobaan Klik Disini
Download data sheet swtch Klik Disini
Download data sheet IC 74LS90 Klik Disini
Download data sheer IC 7493 Klik Disini
