Komponen Pendukung [Rangkaian ADC 0804]



1. Tujuan[Kembali]
a. Agar dapat membuat rangkaian menggunakan ADC 0804
b. Agar mampu memahami prinsip kerja ADC 0804

2. Alat dan Bahan[Kembali]
a. Potensiometer
b. IC ADC 0804

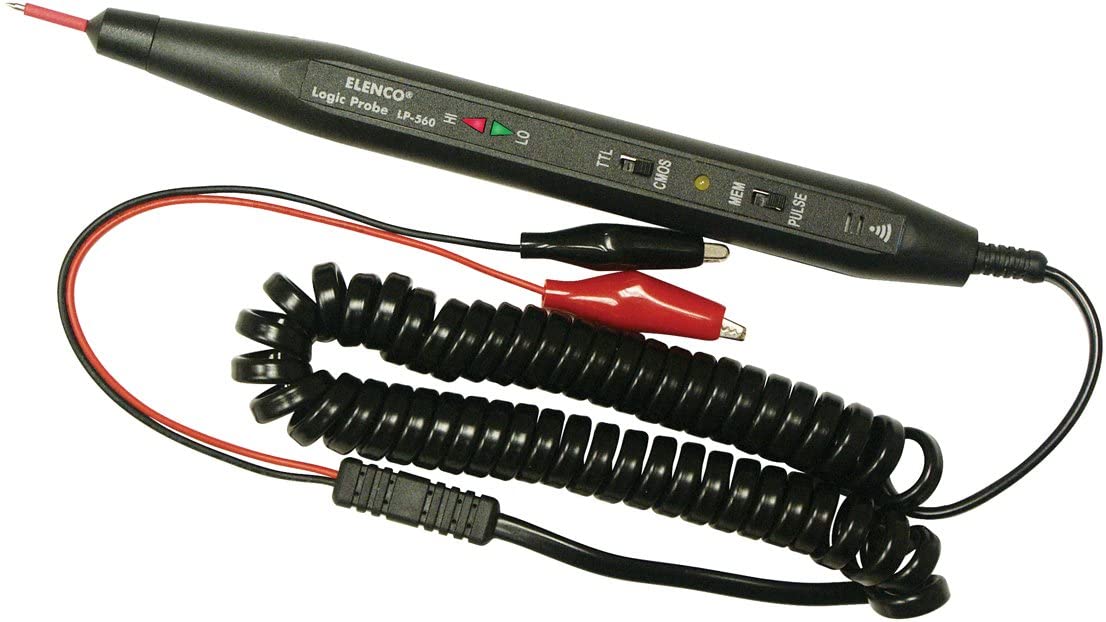

c. Logicprobe

3. Dasar Teori[Kembali]
ADC (Analog to Digital Conventer) merupakan sebuah system yang berupa rangkaian elektronik dengan fungsi untuk mengubah sinyal/tegangan analog menjadi sinyal atau tanda-tanda digital. Pengubahan ini bertujuan untuk mendapatkan data-data digital berupa hexa atau biner, sehingga microprosesor dapat mengolah data tersebut. Data-data digital yang hasil perubahan ADC merupakan representasi dari masukan yang berupa data tegangan analog. Prinsip kerja ADC adalah mengkonversi sinyal analog ke dalam bentuk besaran yang merupakan rasio perbandingan sinyal input dan tegangan referensi.

diagram kaki pin ADC 0804:

Karakteristik ADC 0804 adalah sebagai berikut:

· Memiliki 2 masukan analog : Vin (+) dan Vin(-) sehingga memperbolehkan masukan selisih (diferensial). Dengan kata lain, tegangan masukan analog yang sebenarnya adalah selisih dari masukan kedua pin [ analog Vin = Vin(+) – Vin(-)]. Jika hanya satu masukan maka Vin(-) dihubungkan ke ground. Pada operasi normal, ADC menggunakan Vcc = +5V sebagai tegangan referensi, dan masukan analog memiliki jangkauan dari 0 sampai 5 V pada skala penuh.

· Mengubah tegangan analog menjadi keluaran digital 8 bit. Sehingga resolusinya adalah 5V/255 = 19.6 mV

· Memiliki pembangkit detak (clock) internal yang menghasilkan frekuensi f=1/(1,1RC), dengan R dan C adalah komponen eksternal.

· Memiliki koneksi ground yang berbeda antara tegangan digital dan analog. Kaki 8 adalah ground analog. Pin 10 adalah ground digital.



IC ADC 0804 mempunyai dua masukan analog, Vin (+) dan Vin (-), sehingga dapat menerima masukan diferensial. Masukan analog sebenarnya (Vin) sama dengan selisih antara tegangan-tegangan yang dihubungkan dengan ke dua pin masukan yaitu Vin= Vin (+) – Vin (-). Kalau masukan analog berupa tegangan tunggal,tegangan ini harus dihubungkan dengan Vin (+), sedangkan Vin (-) digroundkan. Untuk operasi normal, ADC 0804 menggunakan Vcc = +5 Volt sebagai tegangan referensi. Dalam hal ini jangkauan masukan analog mulai dari 0 Volt sampai 5 Volt (skala penuh), karena IC ini adalah SAC 8-bit, resolusinya akan sama dengan



(n menyatakan jumlah bit keluaran biner IC analog to digital converter) IC ADC 0804 memiliki generator clock intenal yang harus diaktifkan dengan menghubungkan sebuah resistor eksternal (R) antara pin CLK OUT dan CLK IN serta sebuah kapasitor eksternal (C) antara CLK IN dan ground digital. Frekuensi clock yang diperoleh di pin CLK OUT sama dengan :

f = 0.91/RC

Untuk sinyal clock ini dapat juga digunakan sinyal eksternal yang dihubungkan ke pin CLK IN. ADC 0804 memiliki 8 keluaran digital sehingga dapat langsung dihubungkan dengan saluran data mikrokomputer. Masukan (chip select, aktif rendah) digunakan untuk mengaktifkan ADC 0804. Jika berlogika tinggi, ADC 0804 tidak aktif (disable) dan semua keluaran berada dalam keadaan impedansi tinggi. Masukan (write atau start convertion) digunakan untuk memulai proses konversi. Untuk itu harus diberi pulsa logika 0. Sedangkan keluaran (interrupt atauend of convertion) menyatakan akhir konversi. Pada saat dimulai konversi, akan berubah ke logika 1. Di akhir konversi akan kembali ke logika 0.


4. Percobaan[Kembali]
a. Buka software Proteus 8
b. Siapkan ADC 0804, Button, Kapasitor, Logicprobe, Potensiometer, dan Resistor
c Lalu rangkai menjadi seperti gambar dibawah
Prinsip Kerja :
Pada saat button dalam kondisi tertutup (logika 0) maka akan ada arus yang mengalir melalui potensiometer dan masuk ke kaki VIN+ sehingga menjadi tegangan input. Pada saat button dibuka kembali (logika 1) maka akan terjadi perubahan pada nilai output yang dapat berubah-ubah tergantung dengan besar potensio nya.

5. Video[Kembali]

6. Link Download[Kembali]
Download file simulasi disini
Download video disini
Download HTML disini
