Tugas Besar[Sistem Monitoring Ternak Puyuh Rumahan]



SISTEM MONITORING TERNAK PUYUH RUMAHAN

1. Tujuan
[Kembali]
  • Sebagai media untuk mendalami dan menerapkan konsep serta prinsip kerja dari Encoder/Decoder, Mux/Demux, dan Aritmatik dalam suatu sistem monitoring ternak puyuh rumahan
  • Mempelajari perinsip kerja aplikasi sensor gas, sensor flame, sensor water, sensor cahaya (light photo sensor), sensor hujan, sensor suhum dan sensor kelembaban.
  • Untuk memenuhi tugas besar matakuliah Sistem Digital
2. Alat dan Bahan [Kembali]

A. Alat

1. DC Voltmeter


2. Baterai
    Spesifikasi :
3. Power supply

B. Bahan

1. Resistor
2. Transistor NPN BC547
3. OP-Amp LM 741

4. Dioda

5. Capacitor
6. Induktor

Komponen Input

1. Sensor Suhu LM35

2. Sensor PIR

3. Sensor HIH-5030

4. Sensor Rain

5. Sensor ultraviolet (APDS-9002)

6. Decoder IC 4511

7. Demultiplexer IC 4514

8. Encoder IC 4532

9. Demultiplexer 4555
10. Full adder IC 7482
Komponen Output

1. LED

2. Relay


3. Motor DC

4. Buzzer

5. Potensiometer

6. Seven Segment Anoda


3. Dasar Teori [Kembali]

Resistor merupakan komponen elektronika dasar yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian.Sesuai dengan namanya, resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Resistor memiliki simbol seperti gambar dibawah ini :


Simbol Resistor

      Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :


Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan.

Di dalam resistor, terdapat ketentuan untuk membaca nilai resistor yang diwakili dengan kode warna dengan ketentuan di bawah ini :



Sebagian besar resistor yang kita lihat memiliki empat pita berwarna . Oleh karena itu ada cara membacanya seperti ketentuan dibawah ini :
1. Dua pita pertama dan kedua menentukan nilai dari resistansi
2. Pita ketiga menentukan faktor pengali, yang akan memberikan nilai resistansi.
3. Dan terakhir, pita keempat menentukan nilai toleransi.

Rumus Resistor:

Seri : Rtotal = R1 + R2 + R3 + ….. + Rn

Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n

Paralel: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn

Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n

  • Dioda

    Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.Dioda memiliki simbol sebagai berikut :
Gambar Simbol Dioda



Cara Kerja Dioda

Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

A. Kondisi tanpa tegangan

        Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.

B. Kondisi tegangan positif (Forward-bias)

    Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.

C. Kondisi tegangan negatif (Reverse-bias)

        Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

3. Rumus

rumus

  •  Induktor

    Induktor atau dikenal juga dengan Coil adalah Komponen Elektronika Pasif yang terdiri dari susunan lilitan Kawat yang membentuk sebuah Kumparan. Pada dasarnya, Induktor dapat menimbulkan Medan Magnet jika dialiri oleh Arus Listrik. Medan Magnet yang ditimbulkan tersebut dapat menyimpan energi dalam waktu yang relatif singkat. Dasar dari sebuah Induktor adalah berdasarkan Hukum Induksi Faraday.

    Kemampuan Induktor atau Coil dalam menyimpan Energi Magnet disebut dengan Induktansi yang satuan unitnya adalah Henry (H). Satuan Henry pada umumnya terlalu besar untuk Komponen Induktor yang terdapat di Rangkaian Elektronika. Oleh Karena itu, Satuan-satuan yang merupakan turunan dari Henry digunakan untuk menyatakan kemampuan induktansi sebuah Induktor atau Coil. Satuan-satuan turunan dari Henry tersebut diantaranya adalah milihenry (mH) dan microhenry (µH). Simbol yang digunakan untuk melambangkan Induktor dalam Rangkaian Elektronika adalah huruf “L”.

Simbol Induktor

Berikut ini adalah Simbol-simbol Induktor :
Simbol Induktor di proteus :
    Nilai Induktansi sebuah Induktor (Coil) tergantung pada 4 faktor, diantaranya adalah :
  1. Jumlah Lilitan, semakin banyak lilitannya semakin tinggi Induktasinya
  2. Diameter Induktor, Semakin besar diameternya semakin tinggi pula induktansinya
  3. Permeabilitas Inti, yaitu bahan Inti yang digunakan seperti Udara, Besi ataupun Ferit.
  4. Ukuran Panjang Induktor, semakin pendek inductor (Koil) tersebut semakin tinggi induktansinya.

Jenis-jenis Induktor (Coil)
    Berdasarkan bentuk dan bahan inti-nya, Induktor dapat dibagi menjadi beberapa jenis, diantaranya adalah :
  1. Air Core Inductor – Menggunakan Udara sebagai Intinya
  2. Iron Core Inductor – Menggunakan bahan Besi sebagai Intinya
  3. Ferrite Core Inductor – Menggunakan bahan Ferit sebagai Intinya
  4. Torroidal Core Inductor – Menggunakan Inti yang berbentuk O Ring (bentuk Donat)
  5. Laminated Core Induction – Menggunakan Inti yang terdiri dari beberapa lapis lempengan logam yang ditempelkan secara paralel. Masing-masing lempengan logam diberikan Isolator.
  6. Variable Inductor – Induktor yang nilai induktansinya dapat diatur sesuai dengan keinginan. Inti dari Variable Inductor pada umumnya terbuat dari bahan Ferit yang dapat diputar-putar.
  7. Fungsi Induktor (Coil) dan Aplikasinya

    Fungsi-fungsi Induktor atau Coil diantaranya adalah dapat menyimpan arus listrik dalam medan magnet, menapis (Filter) Frekuensi tertentu, menahan arus bolak-balik (AC), meneruskan arus searah (DC) dan pembangkit getaran serta melipatgandakan tegangan.

Berdasarkan Fungsi diatas, Induktor atau Coil ini pada umumnya diaplikasikan :

  1. Sebagai Filter dalam Rangkaian yang berkaitan dengan Frekuensi
  2. Transformator (Transformer)
  3. Motor Listrik
  4. Solenoid
  5. Relay
  6. Speaker
  7. Microphone
  • Kapasitor
    Kondensator atau kapasitor adalah komponen listrik yang digunakan untuk menyimpan muatan listrik.

→ Cara menghitung kapasitor:
  • Untuk menghitung nilai kapasitor elektrolit nilainya telah tertera pada komponen
  • Untuk menghitung nilai kapasitor keramik, kertas, dan kapasitor non-polaritas lainnya adalah sebagai berikut:
    • Contoh:
    • Kode : 473Z
    • Nilai Kapasitor = 47 x 103
    • Nilai Kapasitor = 47 x 1000
    • Nilai Kapasitor = 47.000pF atau 47nF atau 0,047µF
    • Huruf dibelakang angka menandakan Toleransi dari Nilai Kapasitor tersebut, Berikut adalah daftar Nilai Toleransinya :

      B = 0.10pF
      C = 0.25pF
      D = 0.5pF
      E = 0.5%
      F = 1%
      G= 2%
      H = 3%
      J = 5%
      K = 10%
      M = 20%
      Z = + 80% dan -20%

    → Spesifikasi Kapasitor:
  • Bahan dielektrika : cairan elektrolit
  • Rentang nilai kapasitansi yang tersedia : 0,01uF hingga 10000uF
  • Rentang nilai tegangan kerja maksimal : 16 V sampai 450 V
  • Suhu maksimum : 105° C
  • Jenis : kapasitor polar
    → Paralel dan Seri Kapasitor:


    → Grafik Pengisian dan Pengosongan kapasitor:

  • Transistor NPN

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:

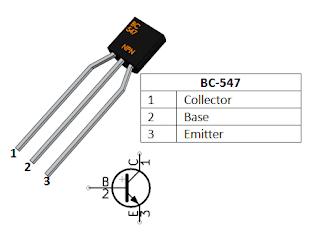

Simbol Transistor NPN BC547


Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:

Rumus dari Transitor adalah :

hFE = iC/iB

dimana, iC = perubahan arus kolektor

iB = perubahan arus basis

hFE = arus yang dicapai


Rumus dari Transitor adalah :

Karakteristik Input

Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.

Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

 Pemberian bias
        Ada beberapa macam rangkaian pemberian bias, yaitu:
 1. Fixed bias yaitu, arus bias IB didapat dari VCC yang dihubungkan ke kaki B melewati tahanan R seperti gambar 58. Karakteristik Output.


2.Self Bias adalah arus input didapatkan dari pemberian tegangan input VBB seperti gambar 60.


Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

Gelombang I/O Transistor



  • OP-AMP

Simbol

Berfungsi sebagai penguat atau pembanding tegangan input dengan output.





Karakteristik IC OpAmp

  • Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
  • Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
  • Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
  • Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
  • Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
  • Karakteristik tidak berubah dengan suhu


Karakteristik IC OpAmp

  • Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
  • Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
  • Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
  • Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
  • Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
  • Karakteristik tidak berubah dengan suhu

Inverting Amplifier


 Rumus:

NonInverting

 Rumus:

Komparator

Rumus:

Adder

Rumus:

Bentuk Gelombang

  • Gerbang NOT




Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya . Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang NOT berikut.



Pada gerbang logika NOT, simbol yang menandakan operasi gerbang logika NOT adalah tanda minus (-) diatas variabel, perhatikan gambar diatas.

Perhatikan tabel kebenaran gerbang NOT. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOT akan menghasilkan output (keluaran) logika 1 bila variabel input (masukan) bernilai logika 0" sebalikanya "Gerbang NOT akan menghasilkan keluaran logika 0 bila input (masukan) bernilai logika 1"

  • Gerbang AND
Gerbang AND

Gambar 1.1 (a) Rangkaian dasar gerbang AND (b) Simbol gerbang AND
Tabel 1.1 Tabel Kebenaran Logika AND
Bisa dilihat diatas bahwa keluaran akan bernilai 1 jika semua nilai input adalah 1, dan jika salah satu atau lebih input ada yang bernilai nol maka output akan bernilai nol

Gerbang Logika OR

Gerbang Logika OR memerlukan 2 atau Lebih Masukan (Input) untuk menghasilkan 1 Keluaran (Output). Gerbang OR akan menghasilkan 1 jika salah satu dari Nilai yang layak Logika 1 dan ketika pada gerbang OR menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0.



Tabel kebenaran pada tabel diatas menggambarkan fungsi OR inklusi. Gerbang ATAU memilki keluaran (output) layak RENDAH bila semua masukan adalah layak RENDAH. Kolom keluaran pada tabel menonton bahwa hanya baris 1 pada tabel kebenaran OR yang merupakan keluaran 0, sedangkan semua baris lain merupakan keluaran 1.

  • Decoder (IC 7447)

    IC BCD 7447 merupakan IC yang bertujuan mengubah data BCD (Binary Coded Decimal) menjadi suatu data keluaran untuk seven segment. IC 7447 yang bekerja pada tegangan 5V ini khusus untuk menyalakan seven segment dengan konfigurasi common anode. Sedangkan untuk menyalakan tampilan seven segment yang bekerja pada konfigurasi common cathode menggunakan IC BCD 7448.

    IC ini sangat membantu untuk meringkas masukan seven segmen dengan jumlah 7 pin, sedangkan jika menggunakan BCD cukup dengan 4 bit masukan. IC BCD bisa juga disebut dengan driver seven segment. Berikut konfigurasi Pin IC 7447.

Konfigurasi Pin Decoder:

a. Pin Input IC BCD, memiliki fungsi sebagai masukan IC BCD yang terdiri dari 4 Pin, nama     pin masukan BCD dilangkan dengan huruf kapital yaitu A, B, C  dan D. Pin input berkeja    dengan logika High=1.

b. Pin Ouput IC BCD, memiliki fungsi untuk mengaktifkan seven segmen sesuai data yang    diolah dari pin input. Pin output berjumlah 7 pin yang namanya dilambangkan dengan    aljabar huruf kecil yaitu, b, c, d, e, f dan g. Pin Output bekerja dengan logika low=0. Karena itulah IC 7447 digunakan untuk seven segment common anode.

c. Pin LT (Lamp Test) memiliki fungsi untuk mengaktifkan semua output menjadi aktif low,        sehingga semua led pada seven segmen menyala dan menampilkan angka 8. Pin LT akan aktif jika diberi logika low. Pin ini juga digunakan untuk mengetes kondisi LED pada seven segment.

d. Pin RBI (Ripple Blanking Input) memiliki fungsi untuk menahan data input (disable input), pin RBI akan aktif jika diberi logika low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

e. Pin RBO (Ripple blanking Output) memiliki fungsi untuk menahan data output (disable output), pin RBO ini akan aktif jika diberikan logika Low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

Pada aplikasi IC dekoder 7447, ketiga pin (LT, RBI dan RBO) harus diberi logika HIGH=1 agar tidak aktif. Baik IC 7447 atau 7448 pada bagian output perlu dipasang resistor untuk membatasi arus yang keluar sehingga led pada seven segment bekerja secara optimal. Berikut ini rangkaian IC dekoder 7448 untuk konfigurasi seven segment common cathode.

Truth Table

  • Encoder 74147


    IC 74147 adalah IC encoder digital yang mengkodekan 9 jalur input menjadi 4 jalur output. Ini juga dikenal sebagai encoder prioritas Desimal ke BCD. Istilah encoder prioritas digunakan karena menyediakan pengkodean untuk jalur data urutan tertinggi sebagai prioritas pertama. Itu dibuat menggunakan teknologi Transistor-Transistor Logic (TTL). Ini adalah IC encoder 10 hingga 4. Pada artikel ini, kita akan melihat Diagram Pin IC 74147, Diagram Sirkuit Internal IC 74147, dan tabel Truth atau tabel fungsi IC 74147.




Adder IC 7482

IC 7482, The NTE7482 is a 2−bit binary full adder in a 14−Lead DIP type melakukan penambahan dari dua bilangan biner 2 bit.

Konfigurasi

                Datasheet :
  • 7 Segment Anoda

    Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

    Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

    Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

Tabel Pengaktifan Seven Segment Display


  • Light Emitting Code (LED)
  Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

    Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya.  Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

Simbol dan Bentuk LED (Light Emitting Diode)Bentuk dan Simbol LED (Light Emitting Diode)


Cara Kerja LED (Light Emitting Diode)

Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

Cara kerja LED (Light Emitting Diode)

LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya.

  • Motor DC



    Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).

    Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti



Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

  • Voltmeter
Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.


  • Ground
Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

  • Baterai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable). Baterai simbol seperti gambar di bawah ini:

Gambar Simbol Baterai

  • Power Supply
    Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut :
Gambar simbol power supply
Water Sensor
        Water sensor adalah controller yang bisa mendeteksi volume air, tinggi air, serta kualitas air di dalam tangki, sungai, danau, dan sejenisnya dengan akurat dan mudah. Sensor ini merupakan perangkat yang bisa mematikan atau mengobarkan pompa air secara otomatis andai air mulai berakhir atau sudah nyaris penuh.

    Jumlah Pin pada Sensor ini berjumlah 3 Yaitu :

    1. Pin Negatif (-)
    2. Pin Positif (+)
    3. Pin Data (S)


SENSOR SUHU

Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.

. Berikut ini adalah karakteristik dari sensor LM35:

  • Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
  • Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC
  •  Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
  •  Bekerja pada tegangan 4 sampai 30 volt.
  •  Memiliki arus rendah yaitu kurang dari 60 µA.
  •  Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
  •  Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
  •  Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.

        Sensor suhu ini terkalibrasi dalam satuan celcius dan mampu membaca nilai suhu dari 0˚C100˚C dan memiliki paraeter bahwa setiap kenaikan 1˚C tegangan keluaran naik sebesar 10mV dengan batas maksimal keluaran sensor adalah 1,5V pada suhu 150˚C. Pada perancangan menggunakan mikrokontroler ATmega8535, ADC yang digunakan adalah 10 bit, artinya data yang dihasilkan dari konversi adalah 0-1023. Untuk mengeluarkan output ADC dari mikrokontroler menggnakan rumus sebagai berikut : Hasil konversi ADC = (Vin*1024)/Vref Hasil output sensor kemudian akan diolah oleh mikrokontroler ATmega8535 yang kemudian nilainya akan ditampilkan pada layar lcd. Pada perancangan kakikakinya, kaki 1 terhubung power (0-5V), pin 2 sebagai output sensor yang akan terhubung dengan mikrokontroller ATmega8535, sedangkan pin 3 terhubung dengan ground.



Spesifikasi LM35 :

·         Dikalibrasi Langsung dalam Celcius (Celcius)

·         Faktor Skala Linear + 10-mV / ° C

·         0,5 ° C Pastikan Akurasi (pada 25 ° C)

·         Dinilai untuk Rentang Penuh −55 ° C hingga 150 ° C

·         Cocok untuk Aplikasi Jarak Jauh

·         Biaya Rendah Karena Pemangkasan Tingkat Wafer

·         Beroperasi Dari 4 V hingga 30 V

·         Pembuangan Arus Kurang dari 60-μA

·         Pemanasan Mandiri Rendah, 0,08 ° C di Udara Diam

·         Hanya Non-Linearitas ± ¼ ° C Tipikal

·         Output Impedansi Rendah, 0,1 Ω untuk Beban 1-mA

Cara Kerja Sensor Suhu LM35
Dalam praktiknya proses antarmuka sensor LM35 dapat dikatakan sangat mudah. Pada IC sensor LM35 ini terdapat tiga buah pin kaki yakni Vs, Vout dan pin ground. Dalam pengoperasiannya pin Vs dihubungkan dengan tegangan sumber sebesar antara 4 – 20 volt sementara pin Ground dihubungkan dengan ground dan pin Vout merupakan keluaran yang akan mengalirkan tegangan yang besarnya akan sesuai dengan suhu yang diterimanya dari sekitar.

Prinsip kerja alat pengukur suhu ini, adalah sensor suhu difungsikan untuk mengubah besaran suhu menjadi tegangan, dengan kata lain panas yang ditangkap oleh LM35 sebagai sensor suhu akan diubah menjadi tegangan.

Blok Diagram LM35
Source:

Diagram sirkuit ditunjukkan di atas. Secara singkat, ada dua transistor di tengah gambar. Yang satu memiliki sepuluh kali luas emitor yang lain. Ini berarti ia memiliki sepersepuluh dari kerapatan arus, karena arus yang sama mengalir melalui kedua transistor. Ini menyebabkan tegangan melintasi resistor R1 yang sebanding dengan suhu absolut, dan hampir linier melintasi rentang yang kita pedulikan. Bagian "hampir" ditangani oleh sirkuit khusus yang meluruskan grafik tegangan versus suhu yang sedikit melengkung.

Penguat di bagian atas memastikan bahwa tegangan di dasar transistor kiri (Q1) sebanding dengan suhu absolut (PTAT) dengan membandingkan keluaran kedua transistor. Amplifier di sebelah kanan mengubah suhu absolut (diukur dalam Kelvin) menjadi Fahrenheit atau Celsius, tergantung pada bagiannya (LM34 atau LM35). Lingkaran kecil dengan "i" di dalamnya adalah rangkaian sumber arus konstan. Kedua resistor dikalibrasi di pabrik untuk menghasilkan sensor suhu yang sangat akurat.

Grafik:


Sensor yang mendeteksi adanya cahaya terang dan gelap.

Pinout
Spesifikasi


Grafik Respon Sensor













- Sensor HIH-5030

Sensor yang dapat mengukur dua parameter lingkungan sekaligus, yakni suhu dan kelembaban udara (humidity). Dalam sensor ini terdapat sebuah thermistor tipe NTC (Negative Temperature Coefficient) untuk mengukur suhu, sebuah sensor kelembaban tipe resisitif dan sebuah mikrokontroller 8-bit yang mengolah kedua sensor tersebut dan mengirim hasilnya ke pin output dengan format single-wire bi-directional (kabel tunggal dua arah).






Spesifikasi :












  • Output analog
  • Sensor kelembaban relatif
  • Akurasi kelembaban: ± 3% rh.
  • Pasokan 2,7 vdc sampai 5,5 vdc.
  • Smd.tertutup, dengan / tanpa filter hidrofobik

Pinout




Grafik Respons Sensor


    - Sensor Rain


    Raindrop Sensor is a tool used for sensing rain. It consists of two modules, a rain board that detects the rain and a control module, which compares the analog value, and converts it to a digital value. The raindrop sensors can be used in the automobile sector to control the windshield wipers automatically, in the agriculture sector to sense rain and it is also used in home automation systems.

    Pin Configuration of Rain Sensor:

    S.No:

    Name

    Function

    1

    VCC

    Connects supply voltage- 5V

    2

    GND

    Connected to ground

    3

    D0

    Digital pin to get digital output

    4

    A0

    Analog pin  to get analog output

    Raindrop Sensor Features:

    • Working voltage 5V
    • Output format: Digital switching output (0 and 1), and analog voltage output AO
    • Potentiometer adjust the sensitivity
    • Uses a wide voltage LM393 comparator
    • Comparator output signal clean waveform is good, driving ability, over 15mA
    • Anti-oxidation, anti-conductivity, with long use time
    • With bolt holes for easy installation
    • Small board PCB size: 3.2cm x 1.4cm

Grafik Respon


  • Sensor Gas MQ2
    Sensor MQ-2 adalah sensor yang digunakann untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya. Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke. Sensor MQ2 memiliki symbol seperti gambar di bawah ini :
Gambar Simbol Sensor MQ2

Berikut ini adalah gambar grafik respon sensitifiras sensor MQ2

Flame Sensor
Salah satu detektor yang memiliki fungsi terpenting adalah detektor api atau yang biasa disebut dengan Flame Detector yang mampu mengaktifkan alarm bila mendeteksi adanya percikan api yang berisiko menyebabkan bencana kebakaran. Namun, saat memilih Flame Detector, pengguna diharuskan telah benar-benar paham atas prinsip dari alat detektor tersebut dan meninjaunya demi mendapatkan Flame Detector yang sesuai dengan aktivitas di dalam lokasi dan tingkat kebutuhannya, serta bagaimana konsekuensi risiko yang mungkin terjadi.
Prinsip Flame Detektor tersebut menggunakan metode optik yang bekerja seperti UV (ultraviolet) dan IR (infrared), pencitraan visual api, serta spektroskopi yang berfungsi untuk mengidentifikasi percikan api atau flame. Reaksi intens bahan yang memicu kebakaran dapat ditandai dari UV, terlihatnya emisi karbondioksida, dan radiasi dari infrared. Flame Detector juga mampu membedakan antara False Alarm atau peringatan palsu dengan api kebakaran sungguhan melalui komponen sistem yang dirancang dengan fungsi mendeteksi adanya penyerapan cahaya yang terjadi pada gelombang tertentu.
Tingkat potensi risiko kebakaran dari setiap jenis bahan semakin meluas mengingat semakin canggihnya teknologi penginderaan api atau teknologi Flame Sensing. Pada umumnya bahan bakar industri yang tergolong mudah terbakar antara lain: bensin, hidrogen, belerang, alkohol, LNG/LPG, minyak tanah, kertas, disel, kayu, jet bahan bakar, tekstil, ethylene, dan pelarut.



4. Percobaan [Kembali]

A. Prosedur Percobaan

- Siapkan seluruh alat dan bahan yang akan digunakan di Proteus
- Rangkaia semua alat dan bahan dengan benar pada proteus
- Atur nilai variable (tengang, arus, dll)
- Lalu tekan tombol jalankan
- Simulasikan semua sensor yang ada
- Revisi lagi apakah ada yang kurang dari rangkaian
- Lakukan simulasi kembali

B. Gambar Rangkaian

Prinsip kerja rangkaian
Terdapat 3 sistem kerja yang dapat dilakukan dalam sistem monitoring peternakan puyuh ini, yaitu :

1. Sistem keamanan terhadap kebakaran

    Pada sistem ini terdapat 2 sensor yang digunakan, yaitu gas sensor dan flame sensor yang outputnya terhubung dengan IC 4555 (Demultiplexer 1 to 4 line) pada kaki A (gas sensor) dan kaki B (flame sensor). Selanjutnya, output IC demultiplexer akan digunakan sebagai penghasil sinyal biner utnuk IC 4532 (Encoder 8 input priority). Q1 akan terhubung dengan D1, Q2 terhubung dengan D2, dan Q3 terhubung dengan D3. IC 4532 akan menjadi output untuk memberikan kondisi rangkaian berupa tampilan desimal pada LED 7-segment dan menyalakan aktuator. Sebelum itu, encoder terhubung dengan IC 4511 (BCD to 7-segment), lalu dari IC 4511 terhubung dengan 7-segment common katoda.

Output encoder dari sensor gas ditunjukkan pada kaki Q0, yang terhubung dengan rangkaian bias fixed bias. Transistor akan on jika tegangan Vbe nya besar dari 0,7V. Ketika transistor on maka ada arus dari supplay yang berasal dari relay, kemudian ke kaki kolektor, terus ke emiter, dan lalu ke ground. Karena ada arus yang melewati kumparan relay maka switch dari relay akan bergeser dari kanan ke kiri (on), sehingga terjadi loop yang terhubung dengan baterai dan aktuator (motor). Baterai akan menyuplai motor yang mengakibatkan motor hidup dan artinya kipas pada sirkulasi udara akan menyala.

Begitu juga dengan flame sensor, output encoder pada kaki Q1 terhubung dengan rangkaian self bias. Untuk mengaktifkan transistor tersebut tegangan Vbe juga harus besar dari 0,7V. Ketika transistor aktif, sama dengan sebelumnnya akan ada arus yang mengalir dari supplay dari ke relay, kolektor, ke kaki emitter, lalu ke ground. Ketika aktif, arus akan mengaktifkan relay lalu membentuk loop yang mengakibatkan batrey memberikan suplay pada motor dan buzzer untuk menandakan terjadi kebakaran atau terdeteksi adanya api.

2. Kontrol ketinggian air dan pakan

Sensor yang terdapat pada bak penampung akan mehidupkan pompa ketika air pada bak penampung <90% dari ketinggian bak, dan akan mati ketika air mencapai >= 90%. Sensor ini terhubung dengan detektor inverting dengan pengaturan Vref = 6V * 74% = 4.44V. Sehingga diperoleh hasil pada detektor inverting apabila Vin >= Vref maka outputnya adalah -Vsat (pompa mati), dan apabila Vin < Vref maka outputnya adalah +Vsat (pompa  hidup).

Sensor yang terletak pada baskom pakan ternak akan hidup ketika air pada baskom < 60% dari ketinggian baskom (pompa dan aktuator hidup), dan akan mati ketika air pada baskom >= 60% dari ketinggian baskom. Sensor disini terhubung dengan detektor non inverting dengan pengaturan Vref = 5V * 61% = 3.05V. Sehingga diperoleh hasil apabila Vin >= Vref maka outputnya adalah +Vsat, dan apabila Vin < Vref maka outputnya adalah -Vsat. Namun pada output detektor terdapat gerbang NOT, sehingga akan terjadi output kebalikan.

Kedua sensor tersebut terhubung dengan IC 7482 (2 binarry full adder). Dimana pada ouput Sum1 nya terhubung dengan komparator inverting dengan Vout = [1+(3k/7k)] * 5V = 7.14 V. Selanjutnya komparator terhubung dengan rangkaian self bias, dimana untuk mengaktifkan nya akan sama dengan prinsip pada fixed bias berikut.

Untuk output Sum2 terhubung dengan rangkaian fixed bias, dimana untuk mengaktifkan rangkaian ini Vbe > 0.7 V. Pada saat aktif, supply akan mengalirkan arus dari relay, menuju kolektor, kemudian ke emitor, dan ke ground. Pada saat relay on, akan ada arus di kumparan yang mengaktif kan switch dan akan terjadi loop tertutup yang membuat battery menyuplai arus ke motor.

3. Kontrol suhu dan kelembaban ruangan


Pada sistem monitoring disini terdapat sensor cahaya, sensor hujan, sensor suhu, dan sensor kelembaban yang digunakan.

Sensor Cahaya (APDS-9002)

Sensor cahaya diatur untuk aktif pada sang hari dengan tegangan >  0.13 V dan aktif dimalam hari pada tegangan < 0.05 V. Pengaturan sensor untuk aktif pada siang hari terhubung dengan detektor non-inverting. Pada tegangan referensi diatur dengan menggunakan potensiometer Vref nya menjadi 0.13 menggunakan rumus Vref = Vsupply potensiometer * persentasi pengaturan potensiometer. Sehingga diperoleh hasil pada detektor non-inverting apabila Vin >= Vref maka outputnya adalah +Vsat (rangkaian akan aktif), dan apabila Vin < Vref maka outputnya adalah -Vsat (rangkaian mati).

Ketika cahaya diatur untuk aktif pada malam hari, dengan indikator tegangan < 0.05 V, sensor dihubungkan dengan detektor inverting. Tegangan referensi di dapat dengan Vref = 1V * 5% = 0.05. Sehingga diperoleh hasil pada detektor inverting apabila Vin >= Vref maka outputnya adalah -Vsat (rangkaian akan mati), dan apabila Vin < Vref maka outputnya adalah +Vsat (rangkaian hidup).

Sensor Rain

Pada sensor hujan, terhubung dengan komparator non-inverting dengan outputnya diperoleh dari rumus Vout = [1+(Rf/Rin)]Vin. Maka pada saat aktif Vout nya akan terhitung, yaitu Vout = [1+(1k/4k)] 5V = 6.25 V.

Output untuk kondisi nya akan ditandakan dengan menghubungkan output pada IC 4511 (BCD to 7-segment) dengan 7-segment katoda, selanjutnya output dari kedua sensor ini terhubung pada IC 4514 (Demultiplexer 1 of 16) dan akan dijadikan 1 dengan dihubungkan pada gerbang OR 7 input. Input tersebut akan dihubungkan dengan gerbang AND pada masing-masing output sensor suhu dan kelembaban.

Sensor suhu (LM35)

Sensor suhu diatur untuk mengaktifkan pendingin pada suhu > 25 C dan mengaktifkan pemanas pada suhu < 20 C. Untuk suhu >25 C, sensor suhu terhubung dengan detektor non-inverting dengan pengaturan Vref = 1V * 25% = 0.25. Sehingga apabila Vin >= Vref maka outputnya adalah +Vsat (pendingin aktif), dan apabila Vin < Vref maka outputnya adalah -Vsat (pendingin mati).

Untuk suhu < 20 C, sensor suhu terhubung dengan detektor inverting dengan pengaturan Vref = 1V * 20% = 0.2 V. Sehingga apabila Vin >= Vref maka outputnya adalah -Vsat (pemanas mati), dan apabila Vin < Vref maka outputnya adalah +Vsat (pemanas hidup hidup).

Sensor kelembaban (HIH5030)

Sensor kelembabar diatur untuk mengaktifkan humidifier pada tingkat kelembaban <30% dan mengaktifkan dehumidifier pada tingkat kelembaban >80%. Untuk tingkat kelembaban > 80%, sensor terhubung dengan rangkaian detektor non-inverting dengan pengaturan Vref = 5V * 66% = 3.3V. Sehingga apabila Vin >= Vref maka outputnya adalah +Vsat (dehumidifer aktif), dan apabila Vin < Vref maka outputnya adalah -Vsat (dehumidifier mati).

Untuk tingkat kelembaban <30%, sensor terhubung dengan detektor inverting dengan pengaturan Vref = 5V * 34% = 1.7 V. Sehingga apabila Vin >= Vref maka outputnya adalah -Vsat (humidifer mati), dan apabila Vin < Vref maka outputnya adalah +Vsat (humidifer hidup hidup).

Selanjutnya, masing-masing output kelembaban dan suhu akan terhubung masing-masing dengan output dari gerbang OR-7 input dengan menggunakan gerbang AND-2 input. Pada sensor suhu, output gerbang ANDnya  masing-masing terhubung dengan rangkaian fixed bias. Untuk mengaktifkannya tegangan resistor Vbe harus lebih dari 0.7 V.

Pada sensor kelembaban, output nya masing-masing juga terhubung dengan output gerbang OR-7 input dengan menggunakan gerbang AND-2 input. Dan output dari gerbang AND nya terhubung dengan rangkaian self bias.

Ketika rangkaian bias tersebut aktif maka akan ada arus yang mengalir dari supply ke relay, lalu ke kolektor, emiter dan ke ground. Pada saat relay aktif, akan ada arus di kumparan yang mengaktifkan switch dan membentuk loop tertutup, sehingga motor akan menerima supply dari batrey 12V.

Untuk memberi tanda dari masing-masing kondisi, output gerband AND terhubung dengan IC 4511 (Decoder BCD to 7-segment) dan 7-segment.

C. Video Rangkaian

5. Link Download [Kembali]
File Rangkaian
Video percobaan Klik disini

Datasheet Water Sensor klik disini
Datasheet Lm35 Sensor Klik disini
DataSheet Resistor 10k  Klik disini
DataSheet Dioda Klik disini
DataSheet Motor DC Klik disini
DataSheet Relay 12V Klik Disini
DataSheet Resistor 10k  Klik disini
DataSheet Dioda Klik disini
Datasheet Switch klik disini
Datasheet Seven Segment klik disini
Datasheet Potensiometer Klik disini
Datasheet LED klik disini
Datasheet Baterai klik disini
Datasheet 7432 (gerbang OR) klik disini
Download Datasheet Opamp [klik]
Datasheet IC 7447 Klik d]isini
Datasheet IC 555 Klik disini
Datasheet IC 4026 Klik disini
Datasheet IC 7482 Klik disini
Datasheet IC 4511 Klik disini

Library Touch Sensor  Klik Disini
Library water Sensor Klik disini
Library ph Sensor Klik disini

Komentar

Popular Posts
