Tugas Pendahuluan 2 Modul 1

(Percobaan 3 Kondisi 3)

1. Prosedur [Kembali]

1. Rangkai rangkaian di wokwi sesuai dengan kondisi percobaan.
2. Buat program dengan bahasa python.
3. Jalankan simulasi rangkaian.

4. Selesai.

2. Hardware dan Diagram Blok [Kembali]

Hardware :

a) Raspberry Pi Pico

2. LED

3. Resistor

Diagram Blok  :

3. Rangkaian Simulasi dan Prinsip Kerja [Kembali]

Rangkaian Simulasi :

Saat Disimulasikan :

Prinsip Kerja :

Pada rangkaian ini, menggunakan Raspberry Pico sebagai Mikrokontroller dimana sudah diberikan Listing Program yang akan mengkontrol dari rangkaian tersebut, Sensor Pir untuk mendeteksi adanya gerakan, Resistor(220 Ohm) untuk membatasi arus agar tidak merusak LED dan LED, dimana Sensor Pir(GP27) dan LED terhubung ke Raspberry Pi Pico sebagai ouput, untuk LED menggunakan LED Merah(Gp14) dan Biru(GP15). Saat Sensor PIR mendeteksi adanya gerakan maka akan memberikan sinyal HIGH atau logika 1 ke Raspberry Pi Pico akan merespon dan mengaktifkan kedua LED Biru dan Merah secara Bersamaan. Hal ini akan terus terjadi sampai sensor PIR tidak lagi mendeteksi adanya gerakan. Jika sensor PIR tidak lagi mendeteksi adanya gerakan maka kedua LED akan kembali mati.

4. Flowchart dan Listing Program [Kembali]

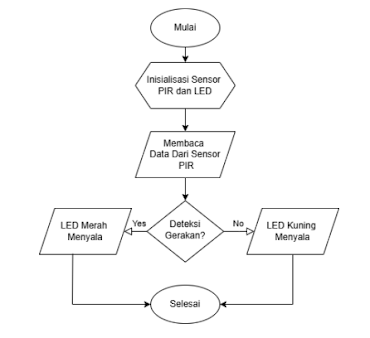

Flowchart :



Listing Program :

from machine import Pin

import time

# Konfigurasi sensor PIR sebagai input

pir = Pin(27, Pin.IN)

# Konfigurasi LED sebagai output

led_merah = Pin(14, Pin.OUT)   # LED Merah

led_biru = Pin(15, Pin.OUT)  # LED Biru

print("Menunggu adanya objek...")

while True:

    if pir.value():  # Jika sensor PIR mendeteksi objek

        led_merah.value(1)   # Menyalakan LED Merah

        led_biru.value(1)  # Menyalakan LED Biru

    else:

        led_merah.value(0)   # Mematikan LED Merah

        led_biru.value(0)  # Mematikan LED Biru



    time.sleep(0.5)  # Delay untuk stabilitas pembacaan sensor

5. Kondisi [Kembali]

Percobaan 3 Kondisi 3

Buatlah ketika sensor PIR mendeteksi objek maka kedua LED akan Menyala dan ketika tidak terdeteksi adanya objek maka Kedua LED akan mati

6. Video Simulasi [Kembali]

7. Download File [Kembali]

Download File Rangkaian [Download]

Link Wokwi [Link]

Download Datasheet Raspberry Pi Pico[Download]

Download Datasheet LED[Download]

Download Datasheet Resistor[Download]
