Modul 1 Laporan Akhir Percobaan 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Download File

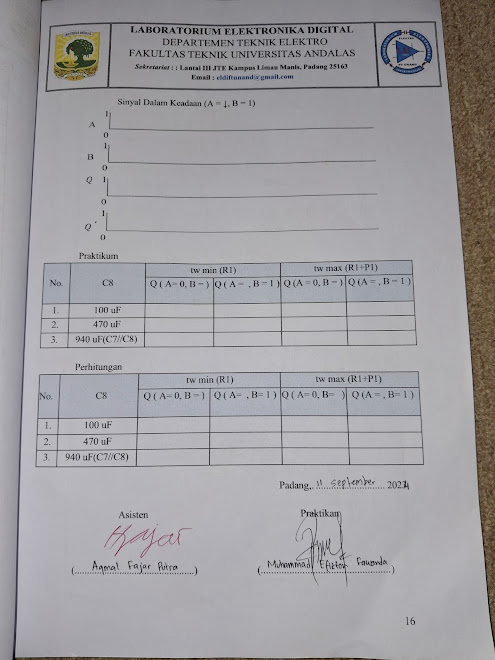

1. Jurnal[Kembali]

2. Alat dan Bahan[Kembali]

1.  Panel DL 2203C
2.  Panel DL 2203D
3.  Panel DL 2203S

      4. Jumper

3. Rangkaian Simulasi[Kembali]

4. Prinsip Kerja Rangkaian[Kembali]

1. Gerbang NOT

Pada gerbang NOT keluarannya(output) akan selalu berlawanan dengan masukkannya(input). jika B1 bernilai 0 maka outpunya akan bernilai 1, sedangkan jika B1 bernilai 1 maka outputnya akan bernilai 0.

2. Gerbang AND

Pada gerbang AND prinsip yang digunakan adalah perkalian Aljabar Bolean. Jika salah satu inputnya bernilai 0 maka outputnya pasti akan selalu bernilai 0. Jika :

B1 = 0, B0 = 0 outputnya akan bernilai 0
B1 = 0, B0 = 1 outputnya akan bernilai 0
B1 = 1, B0 = 0 outputnya akan bernilai 0
B1 = 1, B0 = 1 outputnya akan bernilai 1

3. Gerbang OR

Pada gerbang OR prinsip yang digunakan adalah penjumlahan Aljabar Bolean. Jika salah satu inputnya bernilai 1 atau lebih  maka outputnya akan selalu 1. Jika :

B1 = 0, B0 = 0 outputnya akan bernilai 0
B1 = 0, B0 = 1 outputnya akan bernilai 1
B1 = 1, B0 = 0 outputnya akan bernilai 1
B1 = 1, B0 = 1 outputnya akan bernilai 1

3. Gerbang XOR

Gerbang XOR adalah gerbang OR yang bersifat exlusif, di mana keluarannya akan nol jika  masukannya  bernilai  sama,  dan  jika  salah  satu  masukannya  berbeda  maka keluarannya akan bernilai 1. Jika :

B1 = 0, B0 = 0 outputnya akan bernilai 0
B1 = 0, B0 = 1 outputnya akan bernilai 1
B1 = 1, B0 = 0 outputnya akan bernilai 1
B1 = 1, B0 = 1 outputnya akan bernilai 0

4. Gerbang NAND

Gerbang NAND adalah gerbang AND yang digabungkan dengan gerbang NOT, di mana keluarannya berkebalikan dengan output gerbang AND. Jika :

B1 = 0, B0 = 0 outputnya akan bernilai 1
B1 = 0, B0 = 1 outputnya akan bernilai 1
B1 = 1, B0 = 0 outputnya akan bernilai 1
B1 = 1, B0 = 1 outputnya akan bernilai 0

5. Gerbang NOR

Gerbang NOR adalah Gerbang OR yang digabungkan dengan gerbang NOT, di mana keluarannya berkebalikan dengan output gerbang OR. Jika :

B1 = 0, B0 = 0 outputnya akan bernilai 1
B1 = 0, B0 = 1 outputnya akan bernilai 0
B1 = 1, B0 = 0 outputnya akan bernilai 0
B1 = 1, B0 = 1 outputnya akan bernilai 0

5. Gerbang XNOR

Gerbang XNOR adalah Gerbang XOR yang bersifat exlusif, di mana keluarannya berkebalikan dengan output gerbang XOR. Jika :

B1 = 0, B0 = 0 outputnya akan bernilai 1
B1 = 0, B0 = 1 outputnya akan bernilai 0
B1 = 1, B0 = 0 outputnya akan bernilai 0
B1 = 1, B0 = 1 outputnya akan bernilai 1

5. Video Rangkaian[Kembali]

Video Perkenalan

6. Analisa[Kembali]

Percobaan 1

1. Analisa percobaan output pada tabel pertama percobaan 1!

    Jawab :

Pada percobaan output tabel pertama percobaan 1, hasil percobaan dan perhitungan dengan Aljabar Bolean nilainya sama. Contohnya gerbang NOT, disini prinsip gerbang NOT adalah menginverse kan input yang diberikan, seperti jika diberi input 1 maka outputnya akan 0 dan begitu sebaliknya. Gerbang AND juga disini memilik prinsip perkalian Aljabar Bolean seperti jika diberi input 0 dan 0 maka otputnya adalah 0, jika diberi imput 1 dan 1 maka outputnya akan 1. Gerbang OR memiliki prinsip penjumlahan Aljabar Bolean seperti jika diberi input 0 dan 0 maka outputnya adalah 0. Jika salah satu inputnya bernilal 1 atau lebih maka outputnya atan bernilai 1. Selanjutnya ada gerbang XOR, prinsipnya jika hasil penjumlahan inputnya adalah genap maka outputnya akan 0. Sedangkan Jika ganjil maka outputnya akan 1. Ada Juga gerbang NOR, NAND, dan XNOR. Gerbang-gerbang ini merupakan gerbang OR, AND don XOR yang digabungkan dengan gerbang NOT jadi hasil outputnya inverse dari output gerbang-gerbang tersebut.

2. Analisa pengaruh clock untuk setiap output pada gerbang logika!

    Jawab :

Pengaruh clock untuk setiap output pada gerbang logika ialah berkaitan dengan bagaimana sinyal input yang bervariasi, dipengaruhi oleh siklus clock. Yang pertama gerbang NOT, gerbang ini berfungsi dengan membalikkan sinyal input. Jika inputnya adalah sinyal clock, outputnya akan menjadi kebalikan dari clock, berosilasi antara 0 dan 1 sesuai dengan perubahan clock. Yang kedua gerbang AND, saat input yang tetap adalah 0 maka output akan selalu 0.terlepas dari status clock, karena pada gerbang AND output hanya 1 jika kedua inputnya 1. Jika Input yang tetap adalah 1 maka output akan mengikuti clock. Yang ketiga gerbang OR, Jika input tetap 0 maka output akan mengikuti clock, jika input tetap 1 maka output akan selalu 1 terlepas dari status clock karena pada gerbang OR jika salah satu input adalah 1 maka outputnya pasti 1. Yang keempat gerbang XOR, Jika input yang tetap 0 maka output akan mengikuti clock, jika input yang tetap adalah 1 maka output akan menjadi kebalikan dair clock karena gerbang XOR hanya memberikan output 1 jika kedua input berbeda. Yang kelima gerbang NAND, jika input 0 maka output akan selalu 1, jika input 1 output akan menjadi kebalikan dari clock. Yang keenam gerbang NOR, Jika input yang tetap 0 maka output akan menjadi kebalikan dari clock, jiks satu input 1 maka output akan selalu 0. Terakhir gerbang XNOR, jika input 0 maka output akan menjadi kebalikan dari clock, jika satu input 1 maka output akan mengikuti clock.

7. Download File[Kembali]

1. Download file LA Unduh

2. Download video rangkaian Unduh

3. Download datasheet gerbang AND Unduh

4. Download datasheet gerbang OR Unduh

5. Download datasheet gerbang NAND Unduh

6. Download datasheet gerbang NOR Unduh

7. Download datasheet gerbang XOR Unduh

8. Download datasheet gerbang XNOR Unduh

9. Download datasheet switch Unduh

10. Download datasheet logicprobe Unduh
